開式液壓沖床模具怎么裝配使用？
開式液壓沖床模具怎么裝配使用？
開式?jīng)_床是常見的液壓沖床型號，這樣的結構方便裝模以及上下料，開式?jīng)_床的機身一般都是C形,工作臺在三個方向是敞開的，這種設計使得裝卸沖壓模具和沖壓操作都比較方便,而且在設計機械化和沖壓自動化時比較有利。山東威力重工開式液壓沖床，開式深喉沖床，開式可傾沖床，開始固定臺沖床，開式氣動沖床，技術知識以及報價，請電話咨詢山東威力重工技術部：0632-5850029 18306370898（同微信）
沖壓模具總體結構尺寸必須與所選用的開式液壓沖床相適應，即模具的總體平面尺寸應該與開式液壓沖床工作臺或墊板尺寸和滑塊下平面尺寸相適應；模具的封閉(閉合)高度應與開式液壓沖床的裝模高度或封閉高度相適應。
模具的閉合高度是指模具在最低工作位置時上模座的上平面與下模座的下平面之間的高度，開式液壓沖床的裝模高度是指沖床滑塊在下死點位置時?；瑝K底平面與開式液壓沖床工作臺上的墊板上平面之間的高度。

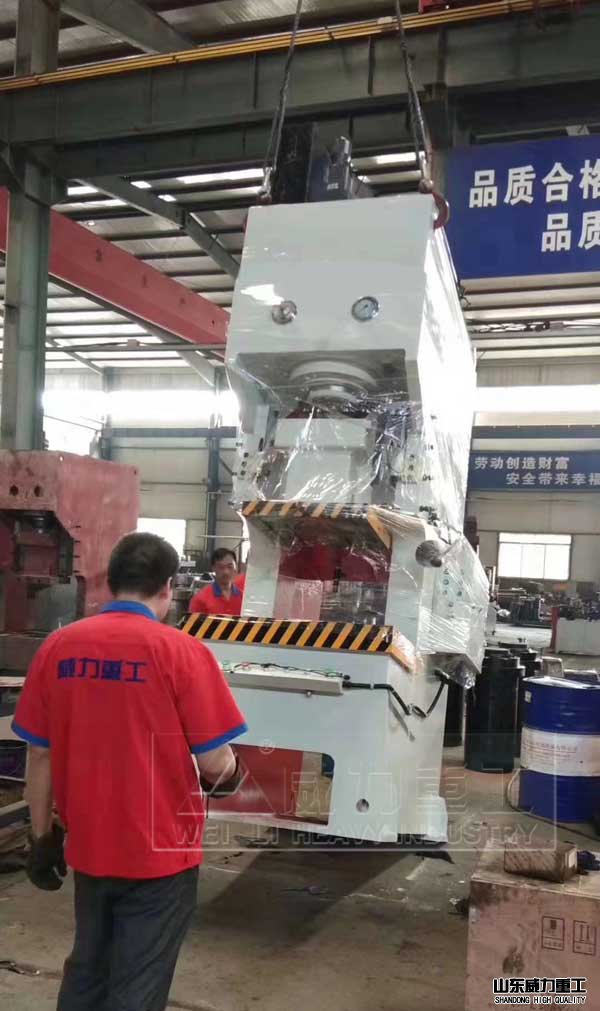

100噸開式液壓沖床裝配安裝
由于開式液壓沖床的連桿長度可以調節，所以開式液壓沖床的裝模高度是可以調節的。當開式液壓沖床的連桿調節至最短時為開式液壓沖床的最大裝模高度；當連桿調至最長時為開式液壓沖床的最小裝模高度H％n。
模具的閉合高度應介于開式液壓沖床的最大裝模高度比—與最小裝模高度之間則就不能保證正常的安裝與工作。其關系為：若模具的閉合HQa＞Hnu高度，則開式液壓沖床不能用，若HQR＜Hn2m，則可以再加墊板。另外，模具的其他外形結構尺寸也必須與開式液壓沖床相適應。

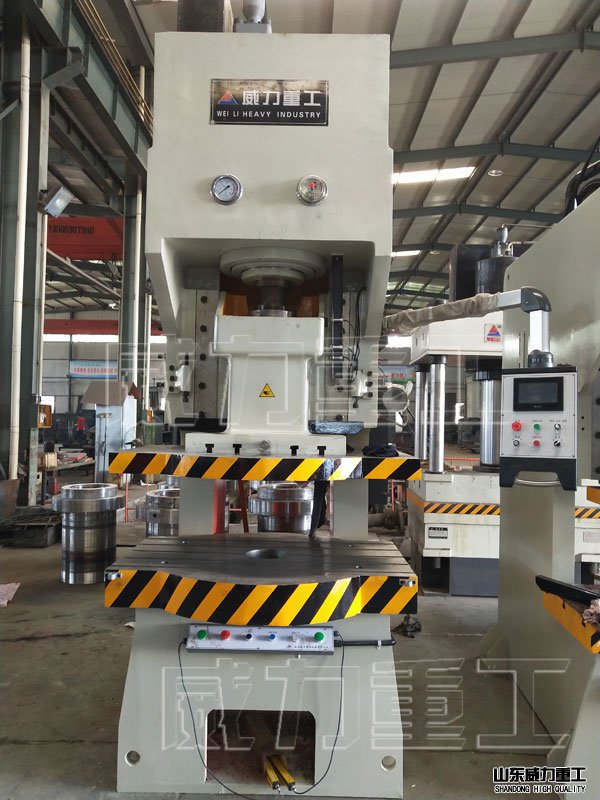

山東威力重工液壓沖床加工車間
如模具外形輪廓平面尺寸與開式液壓沖床的滑塊底面尺寸與工作臺面尺寸．模具的模柄與滑塊的模柄孔尺寸，模具下模座下彈頂裝置的平面尺寸與開式液壓沖床工作臺面孔的尺寸等都必須相適應。才能使模具正確地安裝和正常使用。
